一、產品介紹 |
|
空氣輸送斜槽是一種具有一定斜度的氣力輸送設備，在水泥行業中適用于輸送生料、水泥等易流態化的粉狀物料。該機無傳動部分，無噪音，輸送量大，易改變輸送方向，設備重量輕，成本低，使用壽命長。
XZ型系列空氣輸送斜槽布置斜度****大于5°。本機有T型三通和十型四通用于改變輸送方向。 |
二、技術規格參數
表1 輸送量表
|
斜槽型號 |
輸送量m3/h |
|
斜槽斜度 |
|
3° |
4° |
5° |
6° |
7° |
8° |
9° |
10° |
11° |
12° |
|
B200 |
26 |
30 |
33 |
36 |
39 |
42 |
44 |
47 |
49 |
52 |
|
B250 |
39 |
45 |
50 |
55 |
60 |
64 |
68 |
72 |
75 |
80 |
|
B315 |
70 |
80 |
90 |
95 |
105 |
110 |
120 |
125 |
130 |
140 |
|
B400 |
140 |
160 |
180 |
200 |
210 |
230 |
240 |
250 |
270 |
280 |
|
B500 |
250 |
290 |
320 |
350 |
380 |
410 |
430 |
460 |
480 |
500 |
|
B630 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
|
B800 |
700 |
820 |
920 |
1000 |
1100 |
1200 |
1250 |
1300 |
1400 |
1500 |
注：1、B—斜槽規格。
2、輸送的物料應均勻松散，含水率≤1%。
3、表中數值系輸送水泥時數值，輸送生料時輸送量應下降15%。
表2 風機的選用
|
型號規格 |
B200 |
B250 |
B315 |
B400 |
B500 |
B630 |
B800 |
|
L直線段長度 |
|
風
機
型
號 |
4 |
2.2KW |
≤30 |
≤25 |
≤20 |
≤15 |
/ |
/ |
/ |
|
3KW |
≤50 |
≤40 |
≤30 |
≤25 |
/ |
/ |
/ |
|
5 |
7.5KW |
/ |
/ |
/ |
≤30 |
≤25 |
≤20 |
≤15 |
|
11KW |
/ |
/ |
/ |
≤50 |
≤40 |
≤30 |
≤25 |
注：1、風機型號NO. ,系采用9-19型高壓離心風機。
2、對于較長的工作線路，可參照上表用兩臺或數臺風機同點或分處供風，但風源不應設計斜料端。
3、對彎線路，可視具體情況在彎弧處增設一風源。

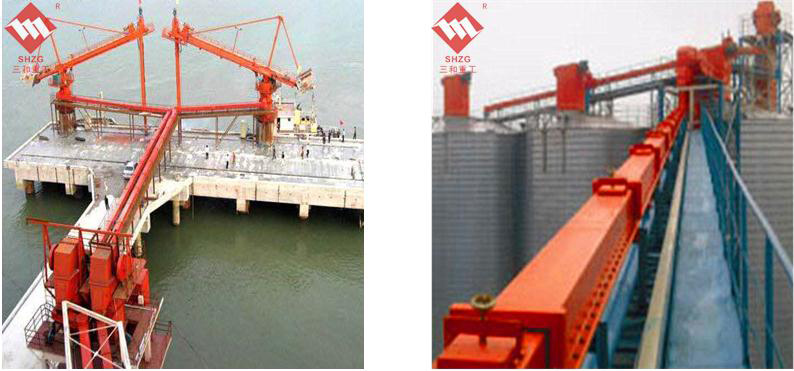

精品案例
|
