一、產品介紹

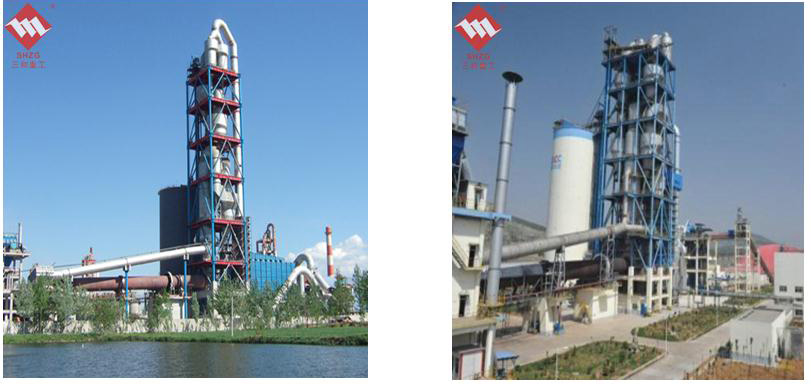

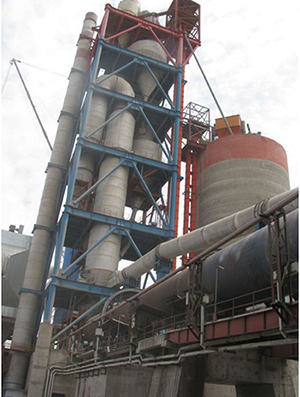

N-TGD型鋼絲繩芯膠帶斗式提升機是我公司在消化吸收國外新技術，結合國內生產使用實踐而開發的新一代產品，該產品具有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等優點。適用于干散粉狀物料或小粒狀物料垂直提升，廣泛應用于建材、冶金、化工、糧食、電力等行業散狀物料提升系統，是新型干法水泥廠窯尾入窯生料，生料均化庫、水泥庫入庫物料上取代國外同規格產品的理想替換設備。
二、工作原理
N-TGD提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條合驅動產生的動載荷，較鏈條更輕便，工作平穩，能以更快的運動速度達到更高的生產率，在同樣的生產條件下，膠帶應其工作速度高和自重較輕，可使物料線載荷和牽引構件的線載荷減少，從而減少整機的尺寸和自重。同時由于膠帶具有良好的彈性和柔韌性，在料斗進行裝載時有減振作用。由于采用了高強度鋼絲繩芯膠帶，可使提升機的提升高度和輸送大為提高，因而該產品具有良好發展前景。
三、性能特點
1、提升高度高，單機最高可達到100m。
2、輸送能力大，****可達到950m3/h。
3、物料溫度可達成協議180℃。
4、料斗間排列緊密，連續提取，連續卸料。
5、使用壽命大，運行可靠性好，無故障時間可超過3萬小時。
6、功耗低，與一般提升機相比節約能耗30%以上，使用成本低。
7、操作維修方便，易損件少，維護費用比一般斗式提升機減少80%以上。
8、結構精度高、強度大、外觀美觀。
四、技術規格參數
|
規格 參數 |
N—TGD250 |
N—TGD315 |
N—TGD400 |
N—TGD500 |
N—TGD630 |
N—TGD800 |
N—TGD1000 |
N—TGD1250 |
|
料斗 |
斗寬 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1200 |
|
斗容（L） |
5 |
6.5 |
14.6 |
18 |
29 |
37 |
58 |
73 |
|
輸送量（m3/h） |
65 |
83 |
180 |
210 |
335 |
427 |
767 |
950 |
|
速度（m/s） |
1.25 |
1.25 |
1.25 |
1.55 |
1.53 |
1.55 |
1.92 |
1.92 |
|
****提升高度 |
100 |
|
注：提升高度超過80米時，需特殊設計 |
五、結構
N-TGD提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置構成。
1、運行部件：采用特殊設計的防撕裂高強度鋼絲繩芯膠帶，配以專用的膠帶接頭和料斗固定件仗膠帶能長期可靠運行，料斗設計布局合理，并有不同型式排列，確保物料連續提升和卸出。
2、驅動裝置：采用直交軸硬齒面的減速機與升降機主軸直聯，配液力偶合器，慢速檢修電機和逆止器，傳動裝置結構緊湊合理，實現柔性起動。
3、上部裝置：滾筒設計采用自動對中裝置，滾筒采用高性能橡膠包膠，使用壽命長，摩擦力大，頭號部附記皮帶防跑偏裝置。
4、中部機殼：采用優化設計機殼，雙通道設計，避免相對高速運行的膠帶帶來的渦流干擾，附設加強角鋼。
5、下部裝置：采用齒輪齒條重力張緊裝置，同步調節尾部滾筒行程，尾部滾筒采用自動對中設計，并附
設皮帶防跑偏裝置和產位控制儀、速度檢測儀。
|
